Trench Struts
Trench strut TITAN 60

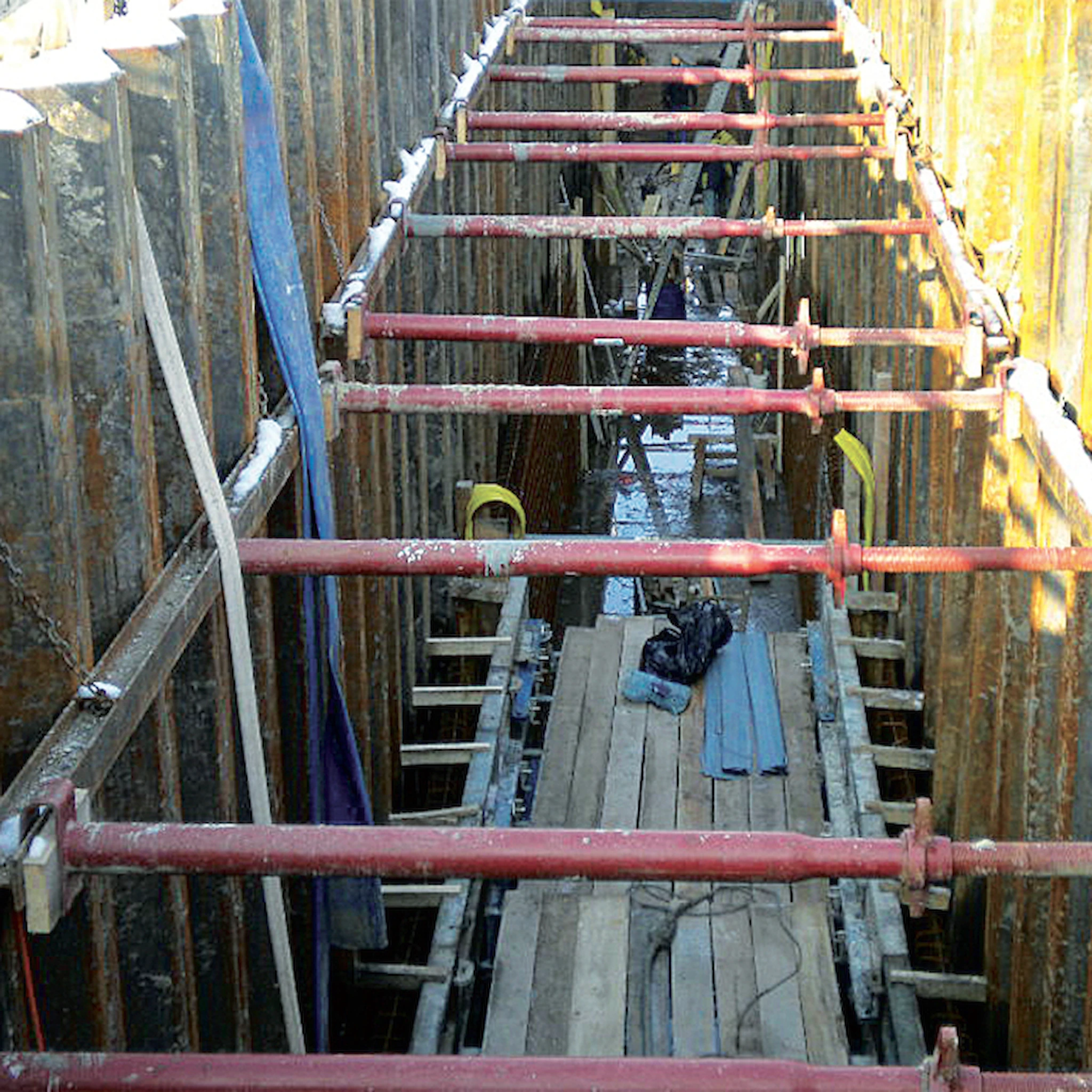

Trench strut TITAN 60 for safe working loads from 70 to 100 kN. In wide and deep trenches (large drains, sewers, etc.), generous strut spacings simplify excavation work and pipelaying. The TITAN 60 trench strut is suitable for the vertical trench sheeting often used in such situations. With angle end plates for 140 x 160 mm timber walings.
- Length infinitely adjustable over 600 mm
- Just one Ø 60 mm spindle fits all strut sizes
- Fast-action thread: 10 mm length adjustment for each turn
- Releasing the strut requires only half the effort
- Spindle and tube interchangeable, but permanently coupled together when in use
Model | Spindle range | Permitted load | Weight |
---|---|---|---|
m | kN | kg | |
Ti 60 Spindle | 0.60 | - | 10 |
Ti 60/150 | 0.90 - 1.50 | 100 - 99 | 17 |
Ti 60/200 | 1.40 - 2.00 | 100 - 93 | 20 |
Ti 60/250 | 1.90 - 2.50 | 95 - 84 | 23 |
Ti 60/300 | 2.40 - 3.00 | 85 - 72 | 26 |
Ti 60 Spindle | |
---|---|
Spindle range | 0.60 m |
Permitted load | - kN |
Weight | 10 kg |
Ti 60/150 | |
Spindle range | 0.90 - 1.50 m |
Permitted load | 100 - 99 kN |
Weight | 17 kg |
Ti 60/200 | |
Spindle range | 1.40 - 2.00 m |
Permitted load | 100 - 93 kN |
Weight | 20 kg |
Ti 60/250 | |
Spindle range | 1.90 - 2.50 m |
Permitted load | 95 - 84 kN |
Weight | 23 kg |
Ti 60/300 | |
Spindle range | 2.40 - 3.00 m |
Permitted load | 85 - 72 kN |
Weight | 26 kg |
Medium duty strut TITAN 48
Medium duty strut TITAN 48 for safe working loads from 38 to 63 kN. Our best-selling strut for the most common trench widths of 1.0 - 1.5 m. With angle end plates for 140 x 160 mm timber walings.
- Length infinitely adjustable
- Easy to use with high loads
- Spindle and tube interchangeable, but permanently coupled together when in use
Model | Spindle range | Permitted load | Weight |
---|---|---|---|
m | kN | kg | |
Ti 48/120 | 0.70 - 1.17 | 63 - 45 | 8 |
Ti 48/150 | 0.90 - 1.50 | 61 - 45 | 10 |
Ti 48/210 | 1.20 - 2.10 | 60 - 38 | 13 |
Ti 48/120 | |
---|---|
Spindle range | 0.70 - 1.17 m |
Permitted load | 63 - 45 kN |
Weight | 8 kg |
Ti 48/150 | |
Spindle range | 0.90 - 1.50 m |
Permitted load | 61 - 45 kN |
Weight | 10 kg |
Ti 48/210 | |
Spindle range | 1.20 - 2.10 m |
Permitted load | 60 - 38 kN |
Weight | 13 kg |
Light duty strut terra
Light duty strut "terra" for safe working loads from 22 to 38 kN. Ideal for use with horizontal, timber trench lining systems in narrow trenches (e.g. building service lines, manual excavation for repairs, etc.). With claw end plates and nailing holes.
- Length infinitely adjustable over 300 mm
- Tubular steel spindle Ø 32 mm is 40% lighter than a solid spindle for the same load
- Hardened thread can withstand tough, dirty working conditions
- Spindle and tube interchangeable, but permanently coupled together when in use
Model | Spindle range | Permitted load | Weight |
---|---|---|---|
m | kN | kg | |
terra Spindle | 0.30 | - | 2.1 |
terra Gr. 1 | 0.50 - 0.80 | 38 - 30 | 3.6 |
terra Gr. 1a | 0.60 - 0.90 | 36 - 29 | 4.0 |
terra Gr. 2 | 0.80 - 1.10 | 34 - 29 | 4.6 |
terra Gr. 3 | 1.10 - 1.40 | 29 - 23 | 5.5 |
terra Gr. 4 | 1.40 - 1.70 | 26 - 22 | 6.5 |
terra Spindle | |
---|---|
Spindle range | 0.30 m |
Permitted load | - kN |
Weight | 2.1 kg |
terra Gr. 1 | |
Spindle range | 0.50 - 0.80 m |
Permitted load | 38 - 30 kN |
Weight | 3.6 kg |
terra Gr. 1a | |
Spindle range | 0.60 - 0.90 m |
Permitted load | 36 - 29 kN |
Weight | 4.0 kg |
terra Gr. 2 | |
Spindle range | 0.80 - 1.10 m |
Permitted load | 34 - 29 kN |
Weight | 4.6 kg |
terra Gr. 3 | |
Spindle range | 1.10 - 1.40 m |
Permitted load | 29 - 23 kN |
Weight | 5.5 kg |
terra Gr. 4 | |
Spindle range | 1.40 - 1.70 m |
Permitted load | 26 - 22 kN |
Weight | 6.5 kg |
Superstrut Gi-SV
Superstrut Gi-SV for safe working loads from 258 to 548 kN, with end hooks for HEB 140 - 300 steel sections.
- Length infinitely adjustable over 700 mm Just one Ø 100 mm spindle fits all strut sizes
- Self-centering end hooks for HEB steel walings
- End hooks optimally secured against slipping and twisting
Model | Spindle range | Permitted load | Weight |
---|---|---|---|
m | kN | kg | |
Gi-SV-210 | 1.40 - 2.10 | 548 - 290 | 69 |
Gi-SV-260 | 1.90 - 2.60 | 471 - 260 | 81 |
Gi-SV-310 | 2.40 - 3.10 | 424 - 270 | 92 |
Gi-SV-380 | 3.10 - 3.80 | 390 - 258 | 107 |
Gi-SV-450 | 3.80 - 4.50 | 344 - 262 | 122 |
Gi-SV-210 | |
---|---|
Spindle range | 1.40 - 2.10 m |
Permitted load | 548 - 290 kN |
Weight | 69 kg |
Gi-SV-260 | |
Spindle range | 1.90 - 2.60 m |
Permitted load | 471 - 260 kN |
Weight | 81 kg |
Gi-SV-310 | |
Spindle range | 2.40 - 3.10 m |
Permitted load | 424 - 270 kN |
Weight | 92 kg |
Gi-SV-380 | |
Spindle range | 3.10 - 3.80 m |
Permitted load | 390 - 258 kN |
Weight | 107 kg |
Gi-SV-450 | |
Spindle range | 3.80 - 4.50 m |
Permitted load | 344 - 262 kN |
Weight | 122 kg |
Superstrut Gi-S
Superstrut Gi-S for safe working loads from 138 to 210 kN, with end hooks for HEB 140 - 240 steel sections.
- Self-centering end hooks for HEB steel walings
- End hooks optimally secured against slipping and twisting
Model | Spindle range | Permitted load | Weight |
---|---|---|---|
m | kN | kg | |
Gi-S-120 | 0.70 - 1.20 | 210 - 177 | 26 |
Gi-S-170 | 1.05 - 1.70 | 210 - 177 | 32 |
Gi-S-210 | 1.40 - 2.10 | 184 - 156 | 35 |
Gi-S-260 | 1.90 - 2.60 | 176 - 140 | 40 |
Gi-S-310 | 2.40 - 3.10 | 157 - 138 | 45 |
Gi-S-120 | |
---|---|
Spindle range | 0.70 - 1.20 m |
Permitted load | 210 - 177 kN |
Weight | 26 kg |
Gi-S-170 | |
Spindle range | 1.05 - 1.70 m |
Permitted load | 210 - 177 kN |
Weight | 32 kg |
Gi-S-210 | |
Spindle range | 1.40 - 2.10 m |
Permitted load | 184 - 156 kN |
Weight | 35 kg |
Gi-S-260 | |
Spindle range | 1.90 - 2.60 m |
Permitted load | 176 - 140 kN |
Weight | 40 kg |
Gi-S-310 | |
Spindle range | 2.40 - 3.10 m |
Permitted load | 157 - 138 kN |
Weight | 45 kg |
Spindle/strut heads Gi-SV-I
Spindle/strut heads Gi-SV-I with end hooks for steel walings up to HEB 300 designed for bolting (M16) or welding to the web of a steel section (HEB 140 - 200).
- Self-centering end hooks for HEB steel walings
- End hooks optimally secured against slipping and twisting
Model | Spindle range | Permitted load | Weight |
---|---|---|---|
m | kN | kg | |
Gi-SV-I | 0.72 - 0.97 | 448 - 393 | 50 |
Gi-SV-I/F | - | 448 - 393 | 5 |
Gi-SV-I | |
---|---|
Spindle range | 0.72 - 0.97 m |
Permitted load | 448 - 393 kN |
Weight | 50 kg |
Gi-SV-I/F | |
Spindle range | - m |
Permitted load | 448 - 393 kN |
Weight | 5 kg |

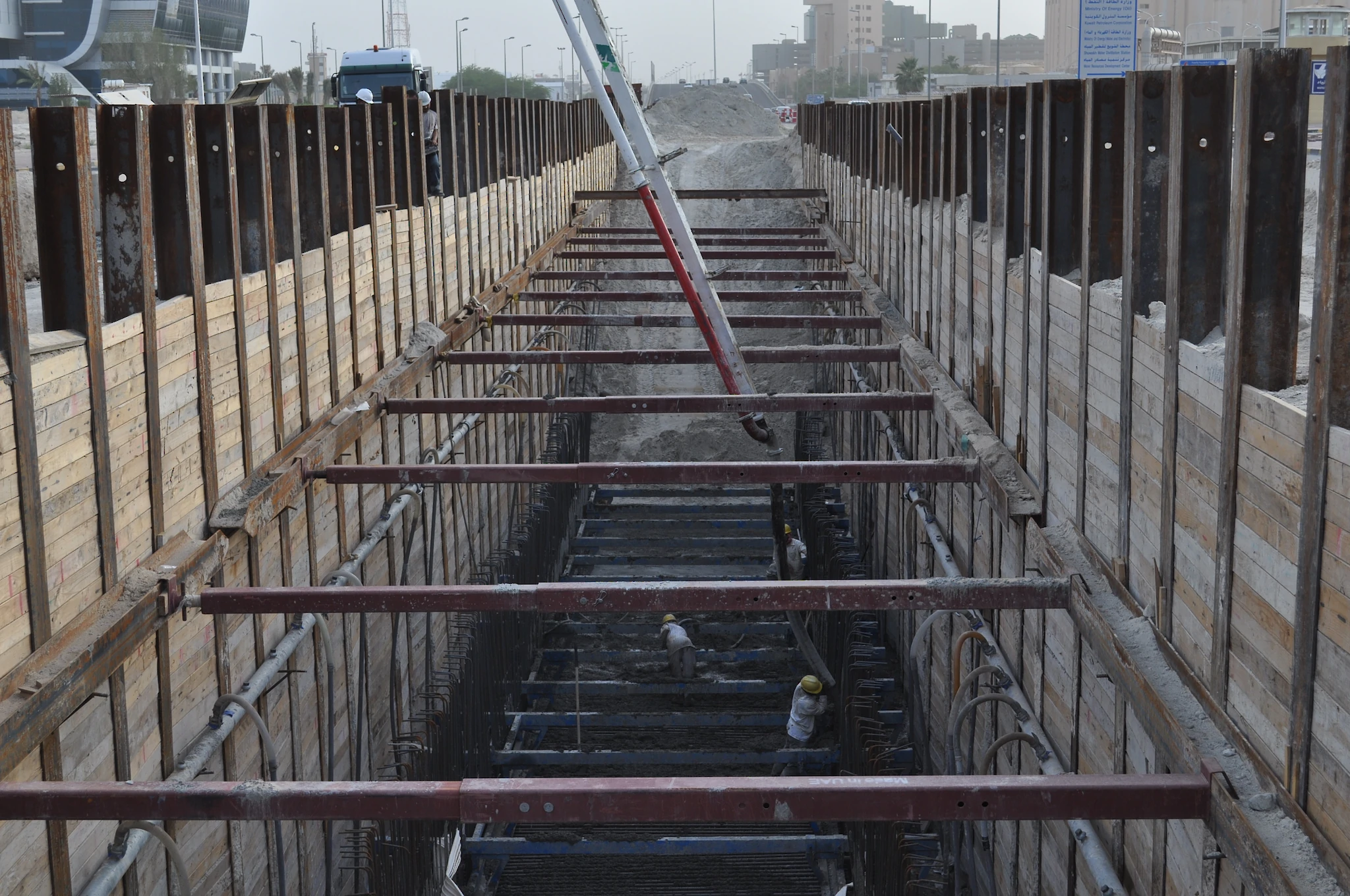

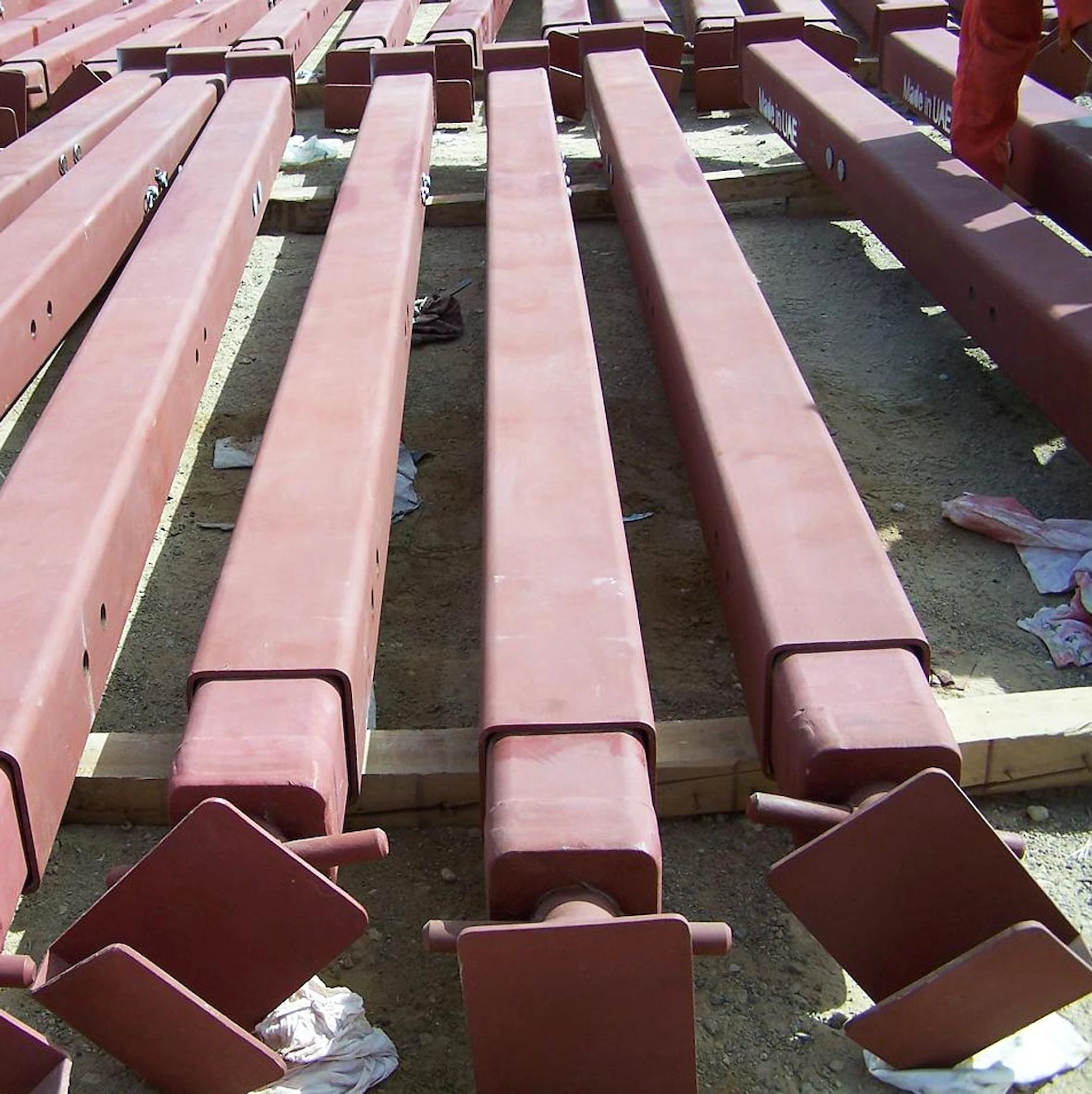

Imeco Super Struts
Model | Spindle range | Permitted load | Weight |
---|---|---|---|
mm | kN | kg | |
ISS 170 | 1,100 - 1,700 | 600 | 84 |
ISS 290 | 1,700 - 2,900 | 600 | 122 |
ISS 440 | 2,400 - 4,400 | 600 | 184 |
ISS 570 | 3,100 - 5,700 | 600 | 824 |
ISS 700 | 3,800 - 7,000 | 600 | 426 |
ISS 170 | |
---|---|
Spindle range | 1,100 - 1,700 mm |
Permitted load | 600 kN |
Weight | 84 kg |
ISS 290 | |
Spindle range | 1,700 - 2,900 mm |
Permitted load | 600 kN |
Weight | 122 kg |
ISS 440 | |
Spindle range | 2,400 - 4,400 mm |
Permitted load | 600 kN |
Weight | 184 kg |
ISS 570 | |
Spindle range | 3,100 - 5,700 mm |
Permitted load | 600 kN |
Weight | 824 kg |
ISS 700 | |
Spindle range | 3,800 - 7,000 mm |
Permitted load | 600 kN |
Weight | 426 kg |
