ABI TM 13
Updated: 15.07.2025
| ABI TM 13 | |
|---|---|
| Leader mast: | |

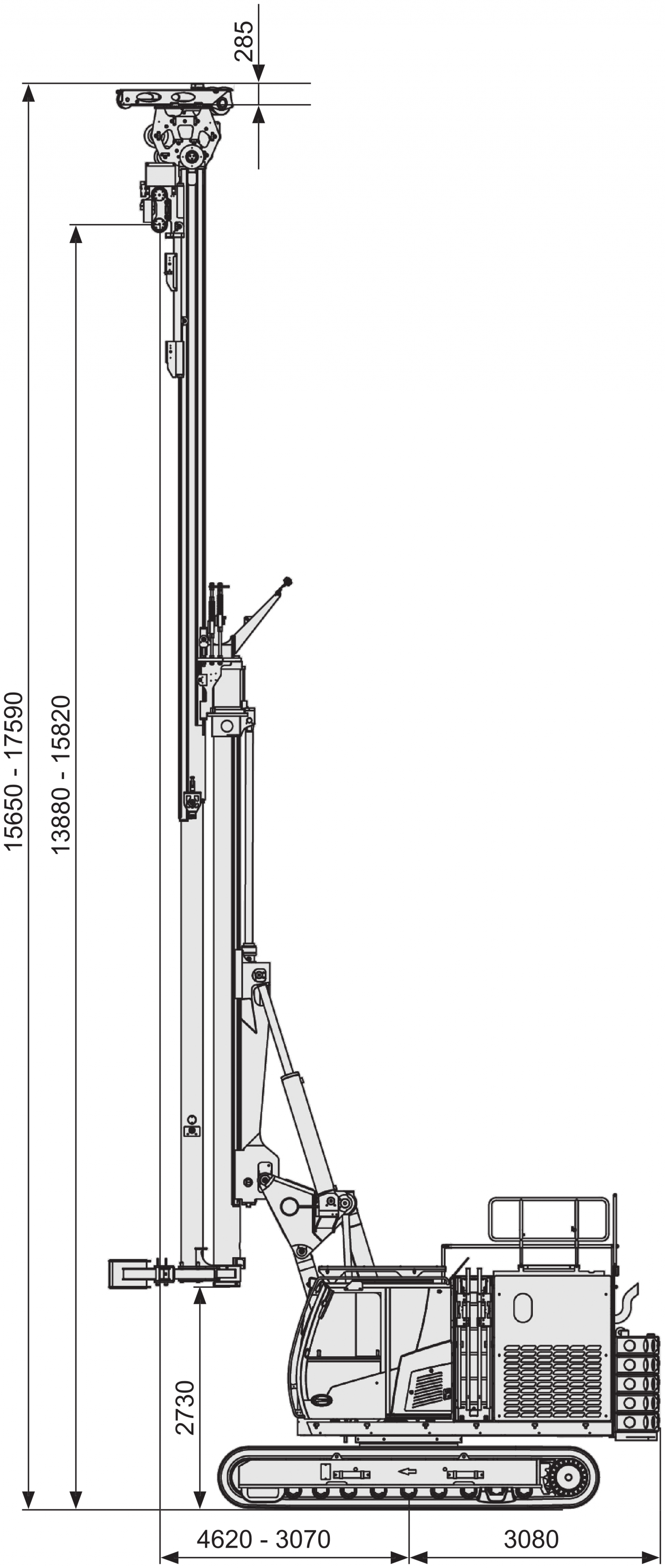

| Total height | 17,590 mm |
| Inclination left / right | 4 / 4 deg |
| Inclination forward / backward | 4 / 5 deg |
| Stroke guiding carriage | 13,500 mm |
| Extraction force up | 180 kN |
| Feed force down | 100 kN |
| Torque absorption max. | 60 kNm |
| Load capacity max. | 7,000 kg |
| Auxiliary winch (option): | |
| Line pull at min. reach | 14 kN |
| Speed, adjusted | 34 m/min |
| Base carrier: | |
| Model | SR 20 F |
| Engine | CUMMINS B6.7 |
| Engine power | 209 kW |
| Hydraulic pumps (set at) | 2 x 140, 1 x 95 l/min |
| Working pressure | 350 bar |
| Transport weight: | |
| Weight | 39,900 kg |

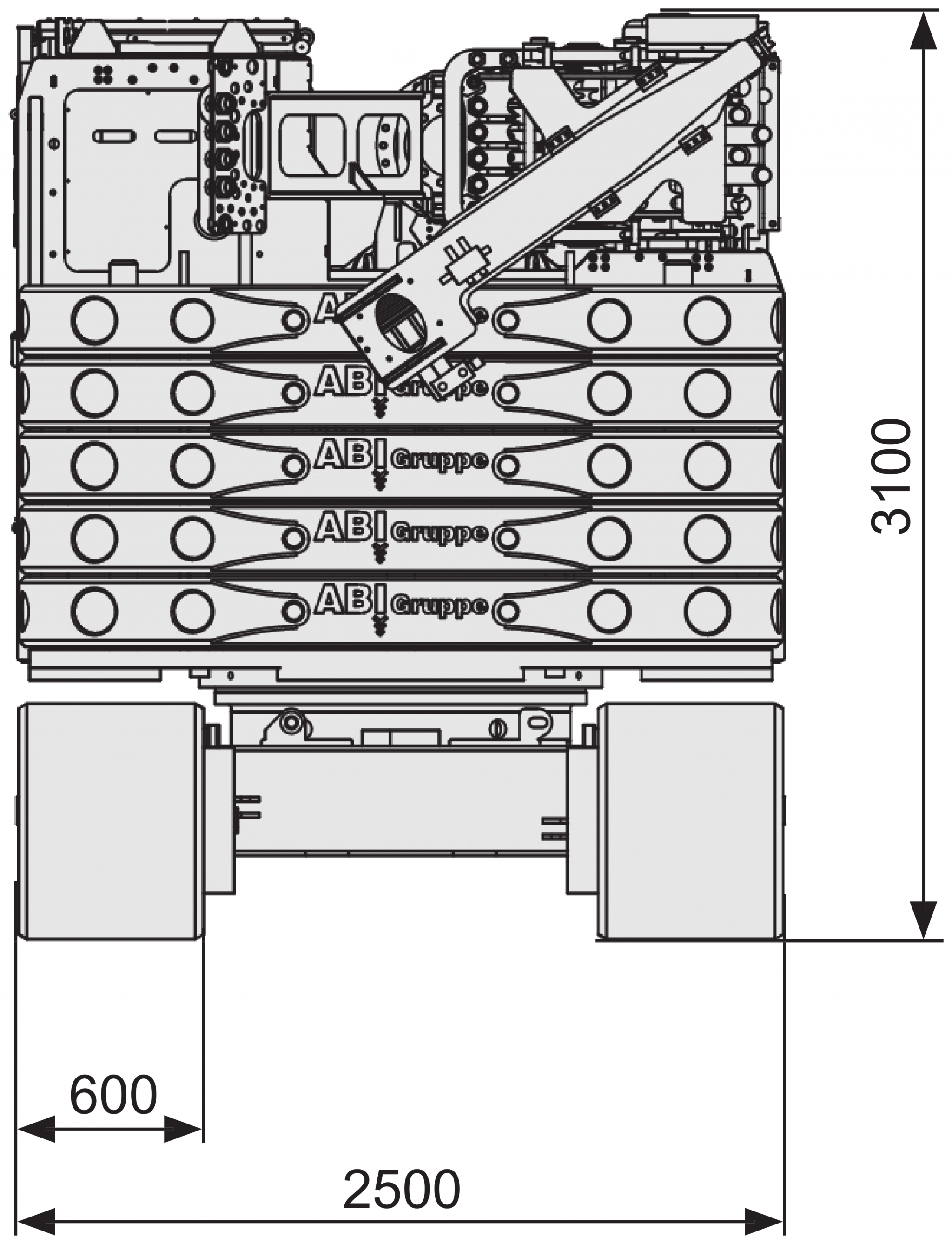

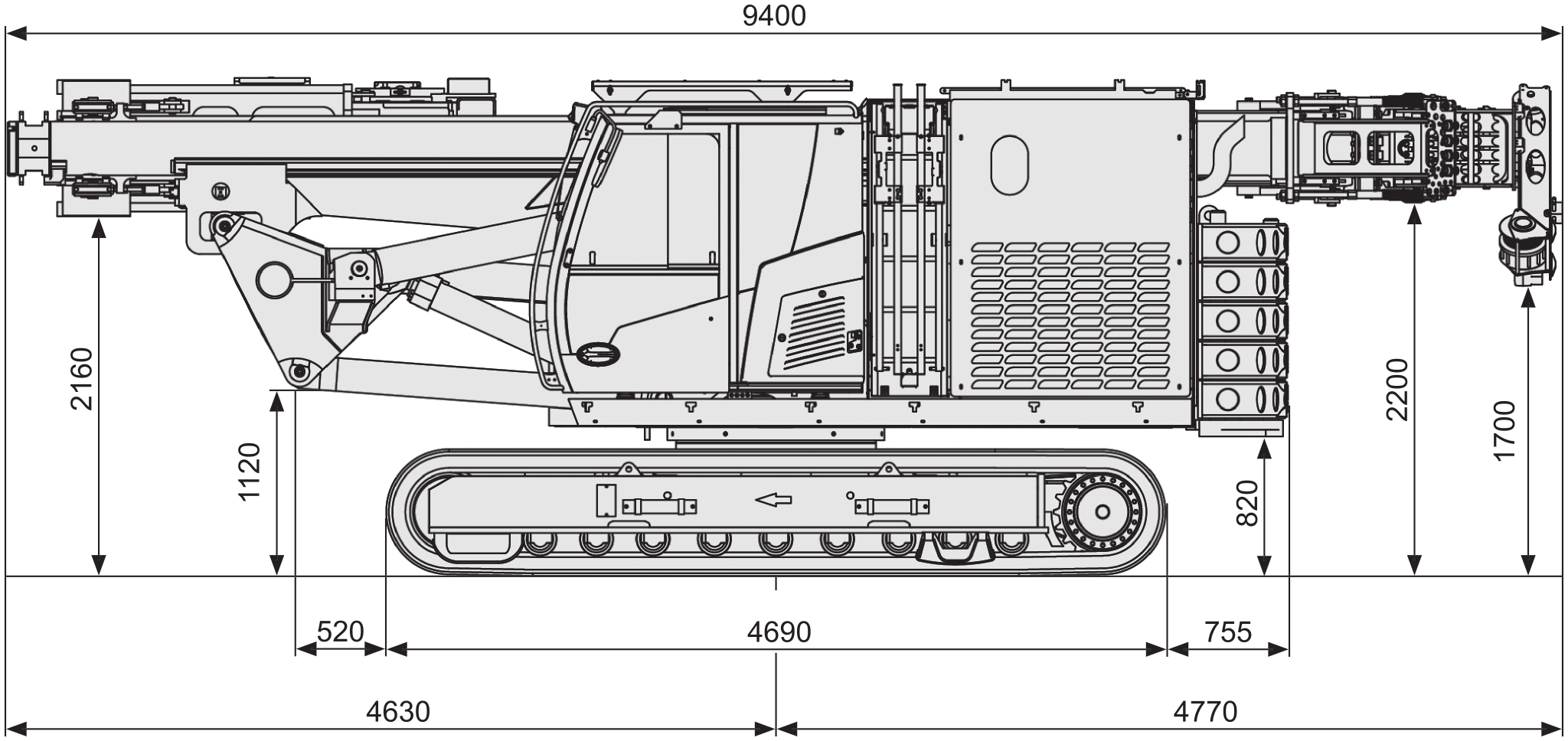

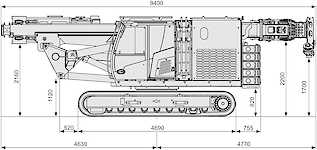

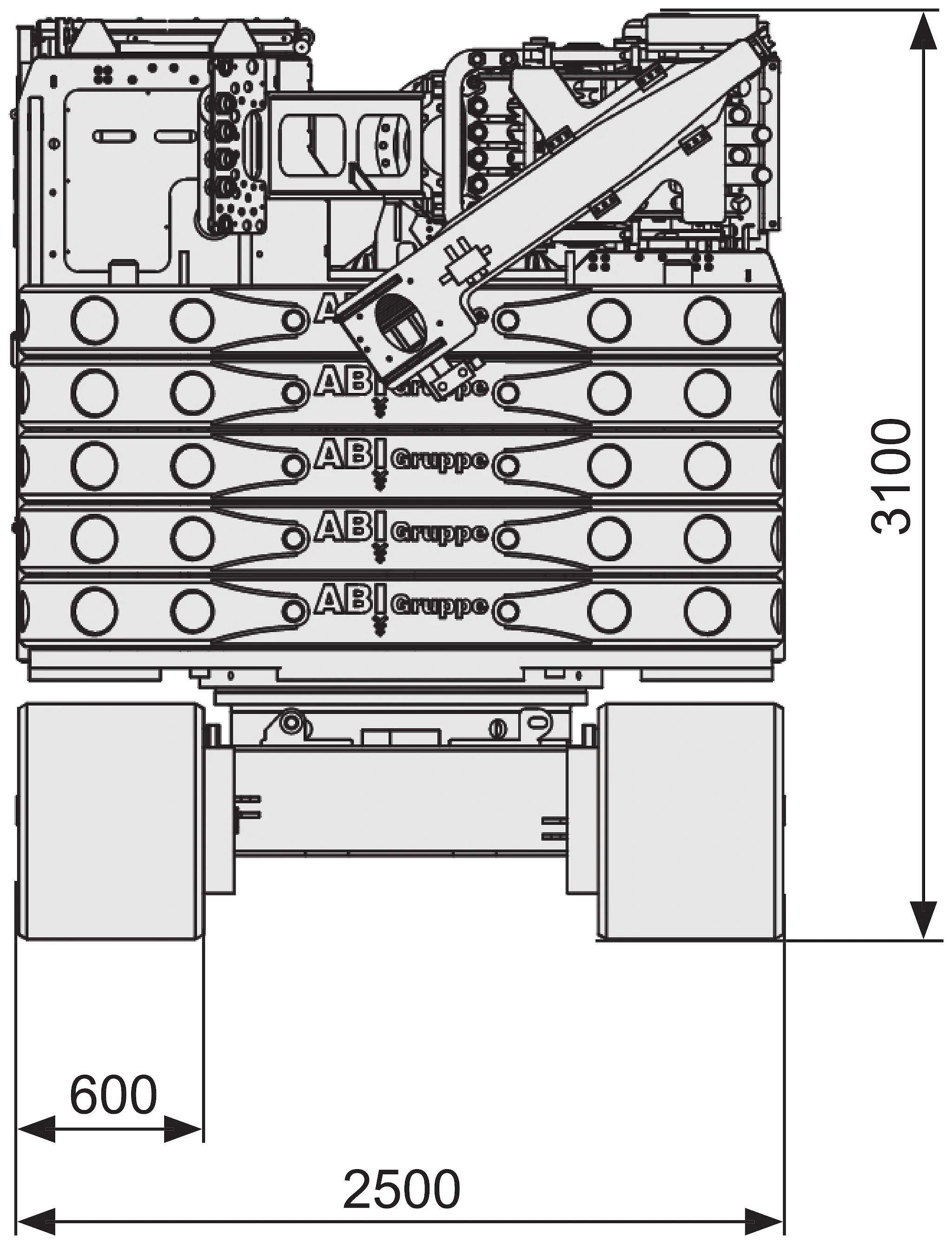

| Transport dimensions: | |
| Length | 9,400 mm |
| Width | 2,500 mm |
| Height | 3,100 mm |
